Купив свой первый штекер, как и многие счастливцы, стал думать о покупке всех «прибамбасов» для более комфортной ловли с ним. Первое, что мне попалось на глаза, - это откатные ролики для штекера. Долго я ходил вокруг этих роликов, представляя, как будет тот или иной ролик транспортироваться до места ловли, и сколько он будет занимать места в моем рюкзаке, каков его вес и... И тут ко мне в голову пришла простая идея: «А может попробовать сделать ролик для штекера самому?»

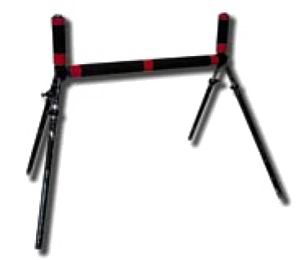

Самодельный роликНа обратном пути из магазина обдумал, что мне понадобится для реализации моей идеи, заехал на строительный рынок, посмотрел, что можно там приобрести, дома еще раз продумал конструкцию, и через пару недель у меня получился вот такой самодельный ролик.

Ролик состоит из одной основной, двух боковых (маленьких) перекладин, двух переходников и четырех телескопических ног.

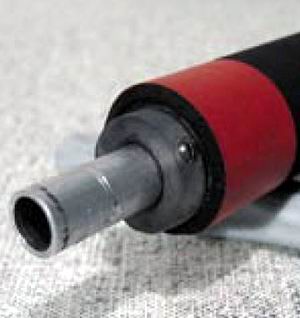

В качестве основной перекладины используется пластиковая трубка с внутренним диаметром чуть меньше диаметра монеты, достоинством 2 рубля. Затем я взял две двухрублевые монеты, просверлил в каждой из них отверстие диаметром 10 мм, затем нагрел монеты на огне и «на горячую» посадил их по одной в оба торца пластиковой трубы.Самодельный ролик для штекера фото 2

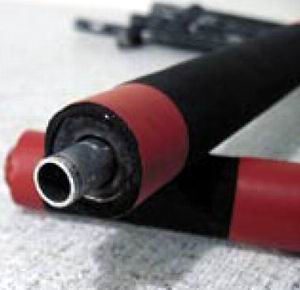

Для надежности все швы на торцах трубы проклеил клеем «Супер - Момент». На внешнюю сторону пластиковой трубы приклеил коврик от компьютерной мышки. Сквозь отверстия в монетах пропустил дюралевую трубку диаметром 10 мм (реальный диаметр 9,7 мм), такая трубка продается на любом строительном рынке.

Чтобы не было перемещений по сторонам во время вращения основной перекладины, устанавливаются стопорные кольца по краям пластиковой трубки, которые фиксируются двумя винтами М2х10. Стопорные кольца сделаны из оргстекла толщиной 6 мм.

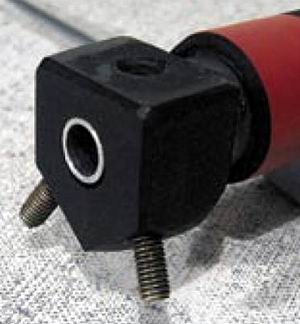

Самодельный ролик для штекера фото 3Далее установил переходник для крепежа ног ролика и крепежа боковых перекладин. Сам переходник вырезал ножовкой из бруска оргстекла 50х50х20 мм, после чего обработал его напильником. В горизонтальной плоскости просверлил сквозное отверстие диаметром 10 мм, для захода и последующей фиксации основной перекладины ролика. В вертикальной плоскости на половину толщины просверлил отверстие диаметром 7,4 мм, в отверстии нарезал резьбу М8. Под углом 45 градусов сделал два скоса, в которых просверлил два отверстия под резьбу М5, нарезал данную резьбу. Взял два болта М5х30, срезал ножовкой у них шляпку, снял напильником фаску по краям, и, капнув по 2 - 3 капли «Супер - Момента» в каждое отверстие, вкрутил наполовину в переходник. По такому же принципу сделал второй переходник для другой стороны основной перекладины.Самодельный ролик для штекера фото 4

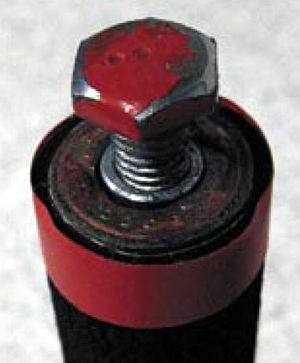

Боковые перекладины сделаны по такому же принципу, что и основная перекладина, только на глубину 15 мм с каждого края дюралевого прутка внутрь нарезана резьба М8. Чтобы пластиковая трубка при вращении не слетала с прутка, сверху вкручивается болт М8х15.

Внизу дюралевого прутка на половину длины вкручивается резьбовая вставка от болта М8х30 и сажается на клей. Оставшаяся часть резьбы М8 служит для крепежа боковой перекладины к переходнику и одновременно для фиксации самого переходника с основной перекладиной. По краям всех перекладин, поверх коврика, я наклеил красные полосы, чтобы ролик был хорошо заметен на любом фоне.

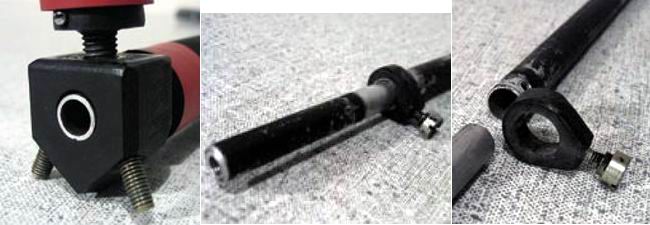

Самодельный ролик для штекера фото 5Телескопические ноги состоят из трех частей: две дюралевые трубки 10 и 12 мм (вставляются одна в другую) и, так называемый, хомут с болтом М4х15, который выполняет роль стопора при выдвижении ноги.

Хомут изготовлен из листа плекса толщиной 12 мм. Он одевается на край 12 мм трубки, в нем просверливается сквозное отверстие под резьбу М3. Нарезается резьба как в хомуте, так и в дюралевой трубке, потом вворачивается болт М4х15, который будет упираться во вставленную трубку толщиной 10 мм, тем самым блокируя ее перемещение. Соединяется нога с переходником при помощи вставки с резьбой М5, помещенной в один из торцов 10 мм дюралевой трубки.

Все вместе весит около 600 граммов, занимает мало места и до сих пор исправно работает.

Самодельный ролик для штекера фото 6

Глядя на свой ролик сейчас, напрашивается большое желание, заменить денежные монеты подшипниками закрытого типа, что и сделаю в ближайшее время.

С.Сильченков
